什么是精密龙门铣床工件坐标

2017-12-11 点击数:479
    我们常用的精密龙门铣床主要由门式框架、电气控制系统以及床身工作台组成,。门式框架有立柱以及顶梁构成的,中间设有一个横梁。横梁可以沿着导轨做升降的运动。横梁上安装有1-2个的主轴铣头,可以沿着横梁导轨做横向的运动。两个立柱上又安装了一个水平铣头,每个铣头都可以单独运转。

  一、精密龙门铣床安装方法介绍:

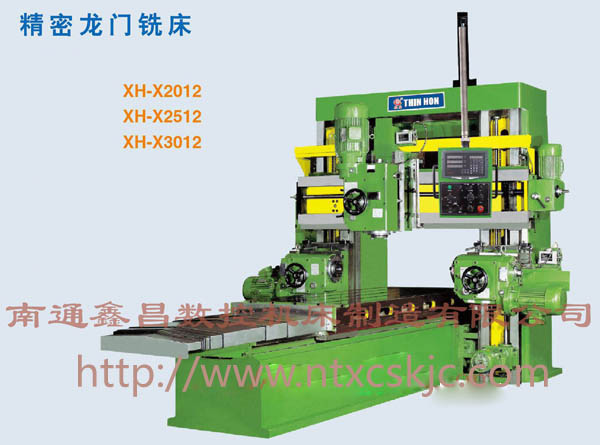

精密龙门铣床

  1、安装地基:铣床工作精度与安装地基的结构刚度有密切关系,地基建筑不良,在受到负荷后产生变型,会严重地损害机床精度,准备安装基础必须考虑到土壤情况以及温度变化,地下水等影响,修筑安装地基应按地基图进行。采用标号为100~150号混凝土,安装地基螺钉的孔要留出。挖土深度决定于土壤的承载能力,地基图规定的是小深度。基础表面应平坦,安装刨铣床必须在混凝土完全干固后进行。
  2、安装位置:为了保持机床的工作精度,安装位置选择冲击、振动和温度变化较小,便于零件的起重运输和交通没有妨碍的地方。此外,还应杜绝将铣床安装在经常有灰尘和金属屑直接飞入的地方。避免使导轨面很快磨损和研伤。工作台两端移动的极限尺寸可参考地基图。地基图上电气柜的安装位置仅供参考,用户布置时可按车间平面布置的具体情况决定(但应考虑电缆线长度)。
  二、精密龙门铣床工件坐标介绍
  龙门铣床极坐标原点指定方式有两种,一种是以工件坐标系的零点作为极坐标原点;另一种是以刀具当前的位置作为极坐标系原点。
  当以龙门铣床工件坐系零点作为极坐标系原点时,用值编程方式来指定。如加工中心程序“G90  G17  G16;”,龙门铣床极坐标半径值是指终点坐标到编程原点的距离;龙门铣床角度值是指终点坐标与编程原点的连线与X轴的夹角。
  龙门铣床当以刀具当前位置作为极坐标系原点时,用增量值编程方式来指定。如程序“G91  G17G16;”,龙门铣床坐标半径值是指终点到刀具当前位置的距离;角度值是指前一坐标原点与当前极坐标系原点的连线与当前轨迹的夹角。龙门铣床在4点处进行C91方式极坐标编程,龙门铣床则A点为当前极坐标系的原点,而加工中心前一坐标系的原点为龙门铣床编程原点(O点),则数控机床半径为当前编程原点到轨迹终点的距离;角度为前一坐标原点与当前极坐标系原点的连线与当前轨迹的夹角。BC段编程时,龙门铣床月点为当前极坐标系原点,角度与半径的确定与AB段类似。
  以上就是关于精密龙门铣床的安装方式以及工件坐标的相关介绍,如果大家在使用过程中有任何问题,欢迎来电咨询!
